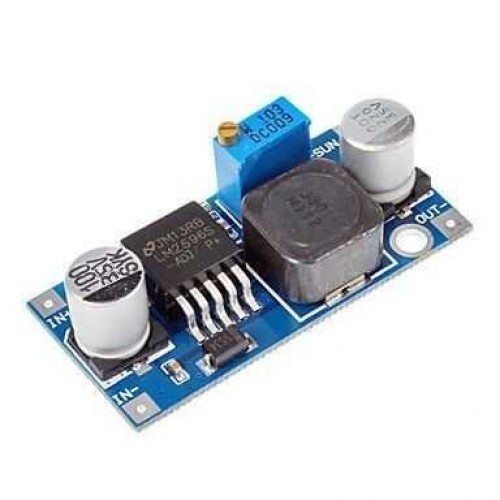

LM2596 ayarlanabilir DC-DC voltaj regülatör kartı üzerinde giriş ve çıkış gerilimleri için bağlantı pinleri bulunmaktadır. Bu pinler, erkek header lehimleyerek breadboard veya farklı kartlara entegre edilmesine veya doğrudan kablo lehimleyerek kullanılmasına olanak tanır. Uygulamalarda, giriş geriliminin her zaman çıkış geriliminden daha yüksek olması gerektiğini unutmamalısınız.

Kart üzerindeki IN+ pozitif besleme girişi, IN- toprak, OUT+ pozitif çıkış gerilimi ve OUT- toprak çıkışıdır. LM2596 ile, projelerinizde verimli ve stabil güç sağlamak için voltaj ayarlarını kolayca yapabilirsiniz.

LM2596 Özellikleri :

• Giriş Gerilimi: 4-35V
• Çıkış Gerilimi: 1.25-30V
• Çıkış Akımı: 3A
• Ölçüleri: 43mm x 21.5 mm x 13.5mm (L x W x H)
