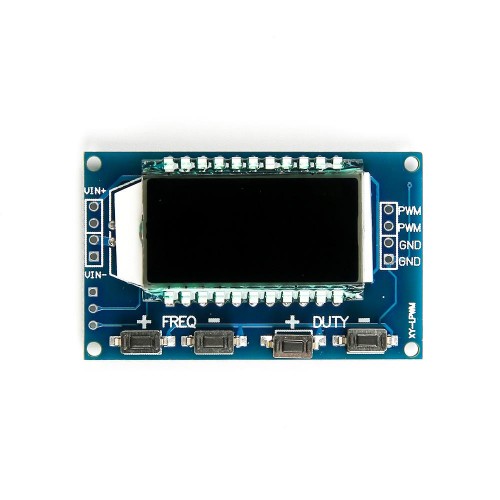

XY-LPWM PWM Sinyal Jeneratörü ve Frekans Üreteci Modülü

XY-LPWM PWM Sinyal Jeneratörü, mikrokontrolcü programlamanın karmaşıklığı olmadan, doğrudan ayarlanabilir bir PWM sinyali üretmek için tasarlanmış, hepsi bir arada kompakt bir çözümdür. Geniş frekans (1Hz – 150kHz) ve görev döngüsü (%0 – 100) ayar aralığı sunan bu modül, DC motorların hızını kontrol etmekten LED’lerin parlaklığını ayarlamaya kadar sayısız uygulama için mükemmeldir. Özellikle, üzerindeki net LCD ekran ve kullanıcı dostu butonları sayesinde, istediğiniz sinyali saniyeler içinde hassas bir şekilde ayarlamanıza olanak tanır. Sonuç olarak bu cihaz, hem test ve ölçüm laboratuvarları hem de hobi atölyeleri için vazgeçilmez bir araçtır.

Genel Ürün Özellikleri

Bu sinyal jeneratörü, kullanım kolaylığı ve hassasiyeti bir araya getirir. Cihazın en belirgin özelliği, ayarlanan frekans ve görev döngüsü değerlerini anlık olarak gösteren arkadan aydınlatmalı LCD ekranıdır. Bu ekran sayesinde, harici bir ölçüm cihazına (osiloskop gibi) ihtiyaç duymadan ürettiğiniz sinyalin parametrelerinden emin olabilirsiniz. Modül üzerindeki butonlar, frekans ve görev döngüsü değerlerini hassas adımlarla artırıp azaltmanıza olanak tanır. Ayrıca, seri port (UART) üzerinden de tam kontrol imkanı sunması, onu otomatik test sistemlerine veya diğer mikrokontrolcü tabanlı projelere entegre etmeyi mümkün kılar. Geniş çalışma gerilimi aralığı (3.3V – 30V), onu çeşitli güç kaynaklarıyla uyumlu hale getirir.

Kullanım Alanları

Bu modülün esnekliği, onu çok geniş bir uygulama yelpazesi için ideal bir test ve kontrol aracı yapar.

Motor Kontrolü ve Sürücü Testleri

• DC Motor Hız Kontrolü: Bir motor sürücü devresine (örn: L298N) PWM sinyali göndererek DC motorların hızını hassas bir şekilde ayarlama.
• Servo ve Step Motor Sürücü Testi: Sürücülerin doğru sinyallerle tetiklenip tetiklenmediğini test etme.
• Solenoid Valf Kontrolü: Solenoid valflerin açılıp kapanma hızını veya gücünü PWM ile kontrol etme.

Aydınlatma ve Sinyal Üretimi

• LED Dimmer Devreleri: LED sürücülerine PWM sinyali uygulayarak LED şeritlerin veya güç LED’lerinin parlaklığını kademesiz olarak ayarlama.
• Test Sinyali Üretimi: Geliştirilen elektronik devrelerin belirli frekans ve görev döngülerine nasıl tepki verdiğini test etmek için kare dalga sinyali sağlama.
• Mikrokontrolcü Geliştirme: Bir projenin belirli bir PWM girişine nasıl tepki vereceğini, henüz o sinyali üretecek kod yazılmadan önce test etme.

Teknik Özellikler
